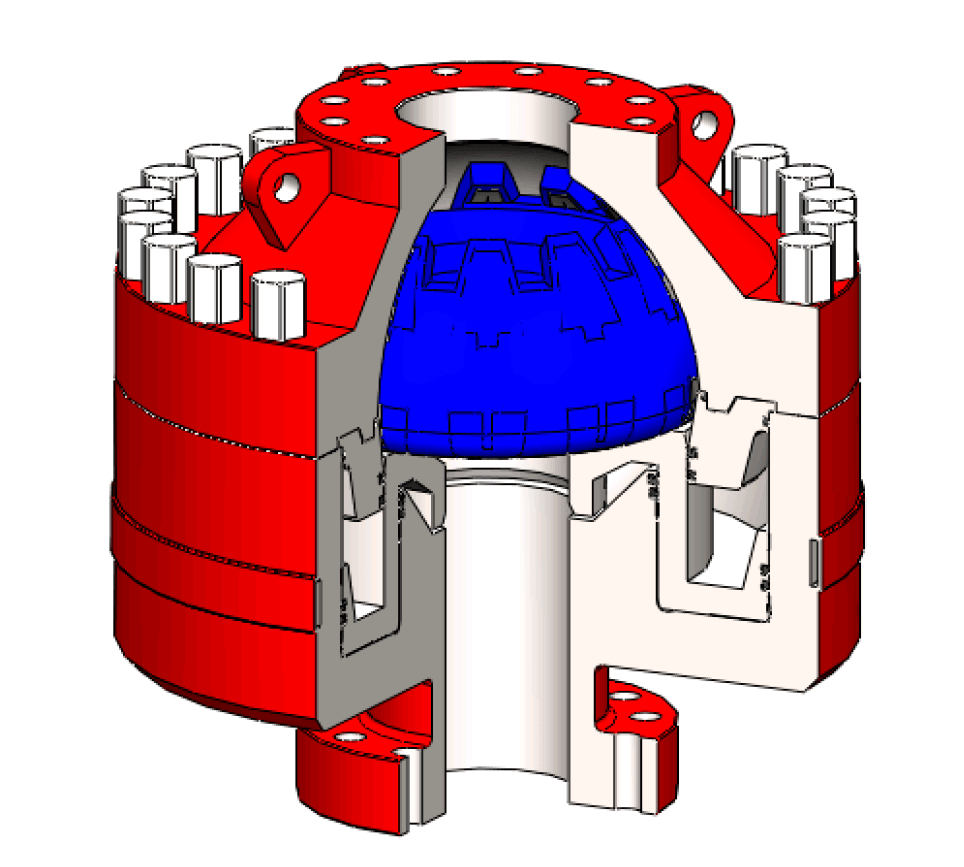

Кольцевой превентор FH18-35, FH23-35, FH35-35
Кольцевой превентор FH спроектирован с учетом стандартов API Spec 16A, NACE MR-0175.
Название
|
|
Кольцевой превентор |
|
---|---|---|---|
Тип
|
|
|
|
Проходной диаметр
|
|
(9”) |
|
Номинальное рабочее давление |
|
|
|
Статическое водяное испытательное давление |
|
|
|
Номинальное рабочее давление гидроуправления |
|
|
|
Рекомендуемое управляемое давление гидроконтроля |
|
||
Емкость открытия гидроцилиндра |
12.8L |
45.7L |
69.1L |
Емкость закрытия гидроцилиндра |
18.8L |
60.4L |
94.1L |
Класс температуры металлических материалов |
|
T-75 |
|
Класс температуры неметаллических материалов |
|
Класс ВВ |
|
Способ соединения крышки с корпусом |
|
|
|
Форма уплотнительного резинового сердечника |
|
|
|
Соединительные размеры гидроуправления |
|
Z1" ×2 |
|
Габаритные размеры |
|
|
|
Вес нетто |
|
3416 кг |
|

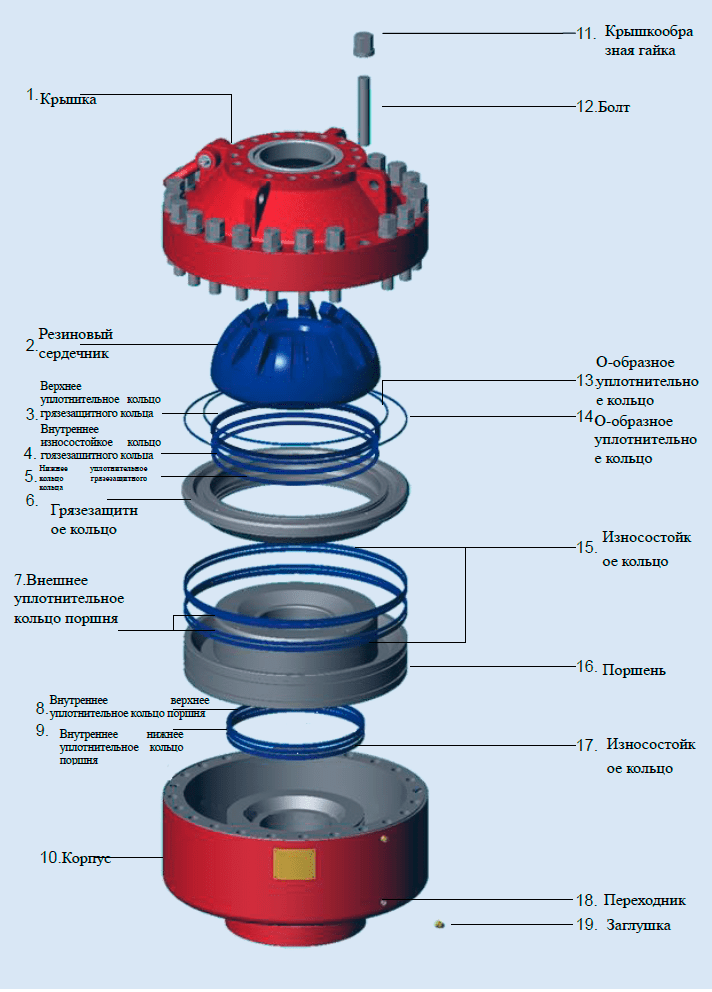

Спецификация деталей кольцевого превентора
№ п/п |
Название |
FH18-35
|
FH23-35 |
FH35-35
|
---|---|---|---|---|
1 |
Крышка |
H22.03 |
H17.02 |
H18.02 |
2 |
Шаровой резиновый сердечник |
FH1835.06-00 |
H14.06.00 |
FW1305.06-00A |
3 |
Верхнее уплотнительное кольцо внутри грязезащитного кольца |
H22.08.00 |
H17.09.00 |
H18.09.00 |
4 |
Износостойкое кольцо внутри грязезащитного кольца |
H22.13 |
H17.16 |
H18.16 |
5 |
Нижнее уплотнительное кольцо внутри грязезащитного кольца |
H22.08.00 |
H17.09.00 |
H18.09.00 |
6 |
Грязезащитное кольцо |
H22.09 |
H17.03 |
H18.03 |
7 |
Внешнее уплотнительное кольцо поршня |
H22.17.00 |
H17.08.00 |
H18.08.00 |
8 |
Верхнее уплотнительное кольцо внутри поршня |
H22.14.00 |
H17.07.00 |
H18.07.00 |
9 |
Нижнее уплотнительное кольцо внутри поршня |
H22.14.00 |
H17.07.00 |
H18.07.00 |
10 |
Корпус |
H22.01.00 |
H17.01.00 |
H18.01.00 |
11 |
Крышкообразная гайка |
H22.05 |
H17.05 |
H18.05 |
12 |
Болт |
H22.02 |
H17.06 |
H18.06 |
13 |
О-образное уплотнительное кольцо |
H22.10 |
H17.11 |
H18.11 |
14 |
О-образное уплотнительное кольцо |
H22.12 |
H17.10 |
H18.10 |
15 |
Внешнее износостойкое кольцо поршня |
H22.16 |
H17.14 |
H18.14 |
16 |
Поршень |
H22.11 |
H17.04 |
H18.04 |
17 |
Внутреннее износостойкое кольцо поршня |
H22.15 |
H17.15 |
H18.15 |
18 |
Переходной соединитель |
- |
H17.17 |
H17.17 |
19 |
Заглушка NPT1" |
2C01.21 |
2C01.21 |
2C01.21 |
20 |
Пробка с внутренним шестигранником NPT 1/2" |
2C01.36 |
2C01.36 |
2C01.36 |
