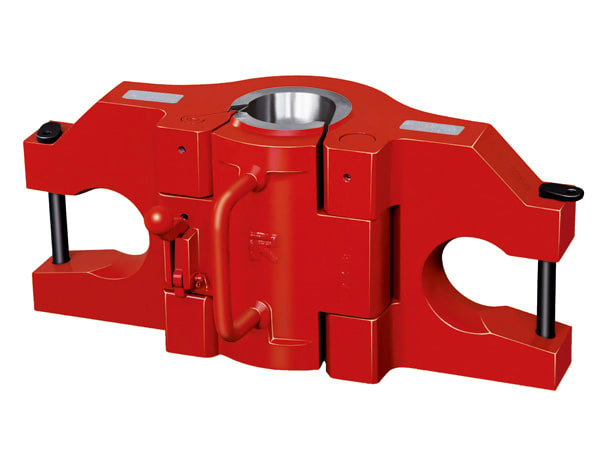

Элеватор для бурильных труб тип CDZ
Элеваторы для бурильных труб 18⁰ типа CDZ — это подъемный инструмент для бурильных труб. Данный вид элеваторов является ключевым оборудованием для работы (подъема и зажима) с зауженными на 18⁰ буровыми штангами и другими буровыми инструментами в процессе капитального ремонта скважин.
Элеваторы для бурильных труб 18⁰ типа CDZ сконструированы и изготовлены в соответствии с API Spec 8А/8С.
|
Модель элеватора CDZ |
Типоразмеры подходящих замков и бурильных труб |
Отверстия элеватора (мм) | |
|---|---|---|---|
|
Тип замка |
Диаметр и тип бурильных | ||
|
CDZ67 |
NC26(2.3/8IF) |
2.3/8EU |
67.47 |
|
CDZ83 |
NC31(2.7/8IF) |
2.7/8EU |
83.34 |
|
CDZ101 |
NC38(3.½IF) |
3.½EU |
100.81 |
|
NC40(4IF) |
|||
|
CDZ109 |
NC40(4FH) |
4IU |
108.74 |
|
CDZ121 элеватор для буровых колонн |
NC46(4IF) |
4EU |
121.44 |
|
4.½IU |
|||
|
4.½IEU |
|||
|
4.½FH |
4.½IU |
||
|
4.½IEU |
|||
|
CDZ133 |
NC50(4.½IF) |
4.½EU |
133.35 |
|
5IEU |
|||
|
5.½FH |
5IEU |
||
|
CDZ148 |
5.½FH |
5.½IEU |
147.64 |
