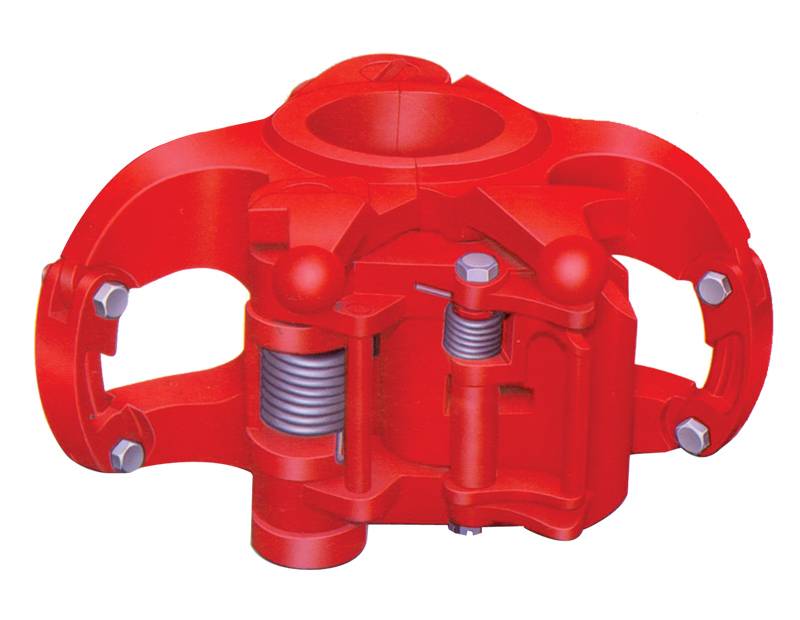

Элеватор с центральным затвором тип DDZ
Модель элеваторов DDZ с центральным затвором предназначены для работы с бурильными трубами и трубными инструментами с конусным заужением 18 градусов.
Элеваторы DDZ с центральным затвором сконструированы и изготовлены в соответствии со спецификацией API Spec 8А для «Бурового и производственного подъемного оборудования».
Модель элеватора DDZ |
Типоразмеры подходящих замков и бурильных труб |
Стандартные диаметры отверстий конусного (18 градусов) элеватора |
||
---|---|---|---|---|
Тип замка |
Диаметр и тип бурильных |
Верхнее отверстие |
Нижнее отверстие d1(mm) |
|
2.3/8EU |
NC26 (2.3/8 IF) |
2.3/8 EU |
107.95 |
67.47 |
2.7/8EU |
NC31 (2.7/8 IF) |
2.7/8 EU |
120.65 |
83.34 |
3.½EU |
NC38 (3.½ IF) |
3.½ EU |
139.70 |
100.81 |
NC40(4IF) |
||||
4IU |
NC40(4FH) |
4 IU |
165.10 |
108.74 |
4EU
|
NC46(4IF) |
4 EU |
171.45 |
121.44 |
4.½ IU |
||||
4.½ IEU |
||||
4.½FH |
4.½ IU |
|||
4.½ IEU |
||||
4.½EU |
NC50(4.½ IF) |
4.½ EU |
180.98 |
133.35 |
5IEU |
5 IEU |
|||
5.½FH |
5 IEU |
|||
5.½IEU |
5.½FH |
5.½ IEU |
200.02 |
147.64 |
5.7/8IEU |
5.7/8IF |
5.7/8 IEU |
203 |
159.15 |
6.5/8IEU |
6.5/8FH |
6.5/8 IEU |
225 |
178.66 |
Позиции для заказа
Наименование | Код | Заказ 0 |
---|---|---|
DDZ 250T
|
DDZ 250T | |
DDZ 350T
|
DDZ 350T |
