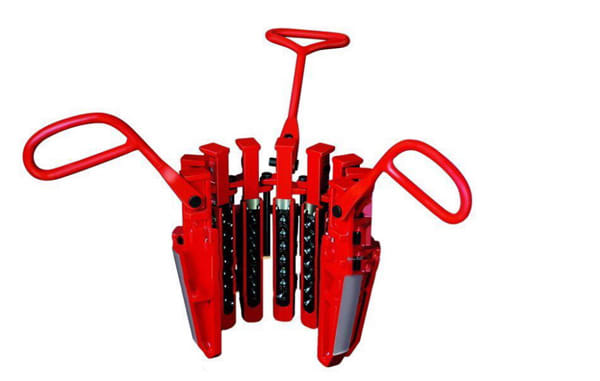

Клинья для утяжелённых бурильных труб (УБТ) DCS
Изготовленные из высокопрочной стали, клиновые захваты для обсадных и утяжеленных бурильных труб имеют характеристики, которые позволяют использовать их под воздействием максимальных нагрузок в суровых условиях эксплуатации. Мы предлагаем различные размеры для клиньев такого типа для спуска-подъема утяжеленных бурильных труб. Конструкция является взаимозаменяемой с продукцией других производителей и подходит для всех переходных муфт, изготовленных в соответствии со стандартом API, с конусностью 4 дюйма/фут.
Используются три модели клина для утяжелённых бурильных труб: S, R и L. Диапазон утяжелённой буровой трубы: 3 - 14 дюймов (76.2 мм — 355.6 мм)
|
Тип |
Клин для УБТ DCS-S |
Клин для УБТ DCS-R |
|||
|---|---|---|---|---|---|
|
Внешний диаметр
|
дюйм |
3-4 |
4-4.7/8 |
4.½-6 |
5.½-7 |
|
мм |
76.2-101.6 |
101.6-123.8 |
114.3-152.4 |
139.7-177.8 |
|
|
Круглые вкладыши (код/кол-во) |
2628-49 |
2620-49 |
2628-63 |
2620-63 |
|
|
Количество сегментов |
7 |
7 |
9 |
9 |
|
|
Вес
|
кг |
51 |
47 |
54 |
51 |
|
Максимальная нагрузка (кН) |
360 |
||||
|
Тип |
Клинья для УБТ DCS-L |
||||||
|---|---|---|---|---|---|---|---|
|
Внешний диаметр |
дюйм |
6.¾-8.¼ |
8-9.½ |
8.½-10 |
9.¼-11.¼ |
11-12.¾ |
12-14 |
|
мм |
171.4-209.6 |
203.2-241.3 |
215.9-254 |
235-285.7 |
279.4-323.9 |
304.8-355.6 |
|
|
Круглые вкладыши (код/кол-во) |
2630-88 |
2630-96 |
2627-104 |
2630-112 |
2625-128 |
2630-136 |
|
|
Количество сегментов |
11 |
12 |
13 |
14 |
16 |
17 |
|
|
Вес |
кг |
70 |
78 |
84 |
90 |
90.5 |
94 |
|
Максимальная нагрузка (кН) |
360 |
||||||
